一、隔膜安裝注意事項：
如須維修隔膜，先關閉吸入口，再關閉泵的排出管道。關閉壓縮氣源，排空泵內壓力，并切斷泵的氣源。將泵內的殘留液體排凈。
隔膜維修方法步驟:
步驟1. 拆下上下蓋
采用扳手或套簡，拆下將上下蓋固定在流體腔上的16個螺栓。隨后，移去上下蓋。
步驟2. 拆下流體腔
采用扳手或套簡，拆下將流體腔，隔膜和空氣腔固定在一起的16個螺栓。隨后，移去流體腔。
步驟3. 拆下隔膜組件
采用扳手或套簡，通過逆時針轉動，從隔膜連桿軸上拆下隔膜組件(外護塊，隔膜，內護塊)。隨后，檢查隔膜是否出現切口，戳孔，磨損或化學腐蝕， 如果必要，須更換隔膜。
步驟4. 安裝隔膜
將外護塊的螺栓插入隔膜與內護塊的中心孔。外護塊的螺栓按順時針?lè)较蚬ト脒B桿軸兩端的螺紋孔內，直到內護塊與連桿軸端齊平。然后，將連桿軸插入泵的中間體并穿出。
將另一側的隔膜組件螺栓也按順時針攻入連桿軸尾部的螺紋孔。隨后，采用扳手按順時針?lè)较驅⑼庾o(hù)塊螺栓擰緊，將隔膜組件固定在連桿軸上。
步驟5. 重新組裝泵
采用螺栓將兩側的流體腔固定在泵上。采用螺栓將上下蓋重新安裝到泵上。重新連接，使泵恢復正常運轉。
四氟膜片的維修
四氟膜片是覆蓋在橡膠膜片的外側，直接與流體接觸。四氟膜片的拆除與安裝與橡膠膜片相同。

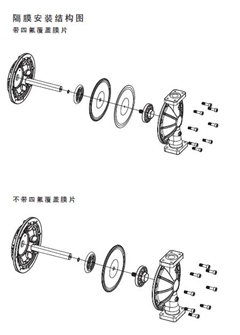

二、隔膜安裝結構圖：
